Кабель ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS

Назначение и область применения

ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS — экранированный силовой кабель для систем «преобразователь частоты — электродвигатель» в исполнении с пониженным дымовыделением при горении. По конструкции и электрическим параметрам кабель идентичен базовой марке ПвЭаЭлВнг(А): многопроволочные медные жилы, изоляция из сшитого полиэтилена, экран ЭаЭл, напряжение 0,66/1 кВ. Ключевое отличие — оболочка класса нг(А)-LS, которая при горении выделяет значительно меньше дыма. Это делает кабель приоритетным выбором для зданий с большим скоплением людей и ограниченным воздухообменом.

Ключевое отличие -LS: что такое низкое дымовыделение

Как работает нг(А)-LS оболочка при пожаре

Суффикс -LS расшифровывается как Low Smoke — пониженное дымовыделение. Стандартная ПВХ-оболочка при горении выделяет плотный тёмный дым, резко снижающий видимость и затрудняющий эвакуацию людей. Оболочка нг(А)-LS содержит добавки, подавляющие сажеобразование при термическом разложении. По требованиям IEC 61034-2 оптический коэффициент поглощения дыма не превышает установленного предела. Способность не распространять горение при групповой прокладке сохраняется (ГОСТ IEC 60332-3-22, класс А).

Когда нг(А)-LS — нормативное требование

Применение кабелей с пониженным дымовыделением обязательно или настоятельно рекомендовано:

• Торговые, административные и многофункциональные здания с высокой плотностью одновременного пребывания людей;
• Объекты здравоохранения, где находятся маломобильные группы, требующие увеличенного времени эвакуации;
• Производственные помещения с ограниченной вентиляцией и высокой плотностью кабельных трасс — машинные залы, диспетчерские;
• Стадионы, аэровокзалы, вокзалы с массовым пребыванием людей.

В Беларуси требования к дымовыделению кабелей регулируются ТКП 45-2.02-315 и нормами МЧС РБ.

Конструкция: что общего с базовой маркой и что отличается

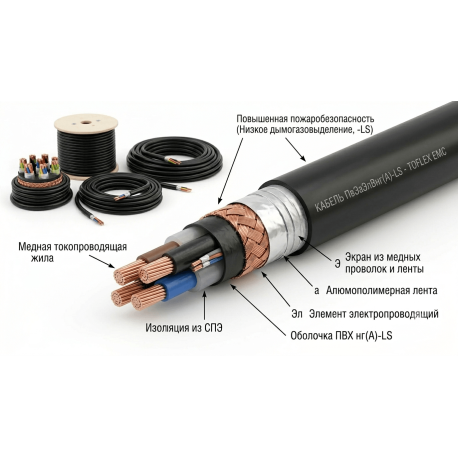

ПвЭаЭлВнг(А)-LS полностью повторяет конструкцию базовой марки за исключением рецептуры оболочки. Медные многопроволочные жилы, изоляция СПЭ (+90 °C длительно), комбинированный экран ЭаЭл (алюмолента + луженые медные проволоки ≥85%) — всё идентично базовой марке. Разница исключительно в оболочке: нг(А)-LS вместо нг(А). Все рекомендации по монтажу, выбору сечения, длине трассы и совместимости с ПЧ применимы к ПвЭаЭлВнг(А)-LS без изменений.

Расшифровка маркировки

Пример: ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS 4×16(PE) — 0,66/1

• Пв — медные многопроволочные жилы;
• Эа — алюмополимерная лента;
• Эл — луженые медные проволоки;
• В — ПВХ-оболочка;
• нг(А) — не распространяет горение, класс А;
• -LS — Low Smoke, пониженное дымовыделение (IEC 61034);
• 4×16(PE) — 4 жилы 16 мм² + PE-жила;
• 0,66/1 — напряжение, кВ.

ПвЭаЭлВнг(А) или ПвЭаЭлВнг(А)-LS: как выбрать

Выбирайте ПвЭаЭлВнг(А) — базовую марку — для промышленных зданий с нормальным воздухообменом без нормативных требований к дымовыделению. Выбирайте ПвЭаЭлВнг(А)-LS для объектов с массовым пребыванием людей, ограниченной вентиляцией или при прямом указании проектной документации. Если объект требует полного отсутствия галогенов — рассмотрите ПвЭаЭлТнг(А)-HF с безгалогенной LSZH-оболочкой.

Заказать ПвЭаЭлВнг(А)-LS в Беларуси

Компания elkabos.by поставляет ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS в Беларуси под заказ — все конфигурации жил, сечения от 2,5 до 70 мм². Поможем подобрать сечение по мощности двигателя, уточним соответствие нормативным требованиям конкретного объекта. Доставка по Минску и регионам РБ. Свяжитесь — ответим в течение 30 минут.
