Назначение и область применения

ТОФЛЕКС ЭМС ПвЭаЭлВнг(А) — базовая марка линейки кабелей с оптимальными свойствами электромагнитной совместимости, предназначенная для питания электродвигателей от преобразователей частоты в стационарных и нестационарных условиях прокладки. Рассчитан на напряжение 0,66/1 кВ переменного тока с частотой до 400 Гц. Применяется в системах промышленного электропривода: насосных станциях, компрессорах, конвейерах, вентиляционных установках — всюду, где привод построен по схеме «ПЧ — кабель — двигатель» и требуется подавление высокочастотных электромагнитных помех.

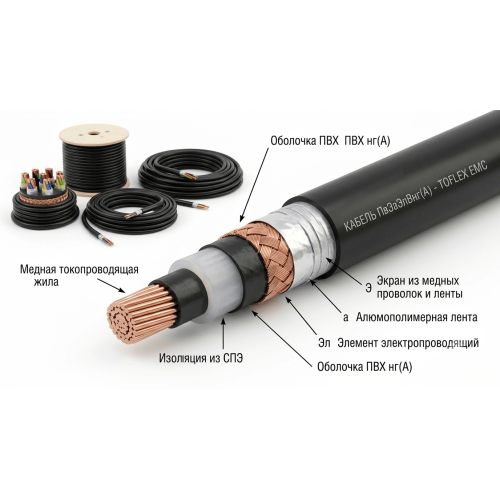

Конструкция кабеля

Жилы и изоляция из сшитого полиэтилена

Медные многопроволочные жилы класса гибкости 5 изолированы сшитым полиэтиленом (СПЭ/PEX) — допустимый длительный нагрев жилы +90 °C против +70 °C у ПВХ. При одном и том же сечении кабель с СПЭ-изоляцией передаёт на 20–30% больше тока. Дополнительно СПЭ обладает высокой стойкостью к пробою при воздействии импульсных напряжений — именно те условия, которые создаёт на выходе преобразователь частоты.

Экран ЭаЭл — как он работает

Экран типа ЭаЭл — комбинированный: по сердечнику кабеля наложена алюмополиэтиленовая лента металлической стороной к сердечнику, поверх которой навиты луженые медные проволоки. Алюминиевая лента создаёт сплошной барьерный экран с покрытием близким к 100% по периметру — эффективно подавляет электрические поля высоких частот. Медные проволоки с низким сопротивлением отводят высокочастотные токи экранирования при заземлении с обоих концов. Покрытие экрана — не менее 85%.

Оболочка нг(А) — защита от распространения горения

Внешняя оболочка из ПВХ-пластиката нг(А) не распространяет горение при групповой прокладке (ГОСТ IEC 60332-3-22, класс А). Это позволяет прокладывать кабель пучками в кабельных лотках, шахтах и коробах без ограничений по количеству кабелей. Оболочка стойка к маслам, техническим жидкостям и умеренным механическим воздействиям.

Расшифровка маркировки

Пример: ТОФЛЕКС ЭМС ПвЭаЭлВнг(А) 4×16(PE) — 0,66/1

• ТОФЛЕКС ЭМС — марка линейки экранированных кабелей для ПЧ (Томский кабельный завод);
• Пв — медные многопроволочные жилы;
• Эа — экран: алюмополимерная лента;
• Эл — дополнительно луженые медные проволоки;
• В — оболочка из ПВХ-пластиката;
• нг(А) — не распространяет горение, класс А;
• 4×16 — 4 жилы по 16 мм²;
• (PE) — жила защитного заземления;
• 0,66/1 — напряжение фаза–фаза / фаза–земля, кВ.

Аналоги и совместимость с ПЧ

По конструктивным параметрам ПвЭаЭлВнг(А) является российским аналогом HELUKABEL TOPFLEX 600-PVC/C и Lapp ÖLFLEX CLASSIC 110 CY нг(А). Кабель совместим с частотными преобразователями Danfoss VLT, Siemens SINAMICS, ABB ACS, Schneider Electric Altivar, Yaskawa, Control Techniques.

При длине трассы свыше 50 м производитель рекомендует устанавливать моторный дроссель на выходе ПЧ для снижения перенапряжений на клеммах двигателя.

Заказать ПвЭаЭлВнг(А) в Беларуси

Компания elkabos.by поставляет ТОФЛЕКС ЭМС ПвЭаЭлВнг(А) в Беларуси под заказ. Доступны все конфигурации: 3×S, 4×S, 3×S+PE и варианты с жилами управления, сечения от 2,5 до 70 мм². Поможем подобрать сечение по мощности двигателя и длине трассы. Доставка по Минску и регионам РБ. Свяжитесь — ответим в течение 30 минут.
