Кабель АВБбШв 4х70 (ож)

Кабель АВБбШв 4х70 (ож) – это силовой бронированный алюминиевый кабель с четырьмя жилами сечением 70 мм², изоляцией и защитным шлангом из ПВХ-пластиката. Он рассчитан на работу в электроустановках на номинальное напряжение 0,66/1 кВ частотой 50 Гц и применяется там, где необходима защита от механических повреждений: при прокладке в земле, по стенам, в производственных и наружных установках.

Марка АВБбШв считается устаревшей обозначением: согласно актуальному ГОСТ 31996-2012, из маркировки убрали букву «б», а конструкция и характеристики остались прежними.

Вариант с пометкой "ож" означает, что в кабеле используются однопроволочные (жёсткие) жилы, что удобно для стационарного монтажа и подключения щитов, ввода на трансформаторные подстанции, распределительные устройства и т.п.

Расшифровка АВБбШв 4х70 ож

• А — алюминиевые токопроводящие жилы.
• В — изоляция из поливинилхлоридного пластиката (ПВХ).
• Б — броня из двух стальных оцинкованных лент.
• б — без защитной подушки под броней.
• Шв — защитный шланг из ПВХ-пластиката (выпрессованный).
• 4 — количество жил.
• 70 — номинальное сечение каждой жилы в мм².
• ож — однопроволочная жила.

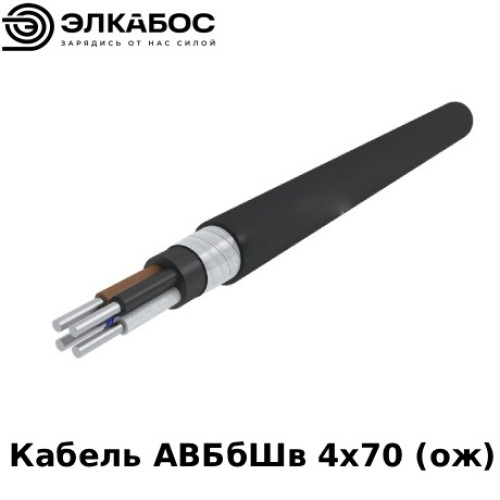

Конструкция кабеля АВБбШв 4х70 (ож)

Типовая конструкция кабеля АВБбШв 4х70 (ож):

• алюминиевые однопроволочные жилы сечением 70 мм²;
• индивидуальная ПВХ-изоляция жил с цветовой маркировкой;
• скрутка жил в сердечник с заполняющими прослойками;
• броня из двух стальных лент, обеспечивающая защиту от механических повреждений;
• наружная ПВХ-оболочка, устойчивая к влаге, воздействиям грунта и ультрафиолета.

Технические характеристики кабеля АВБбШв 4х70 (ож)

Основные электрические параметры:

• Номинальное напряжение: 0,66/1 кВ.
• Номинальная частота: 50 Гц.
• Допустимый длительный ток при прокладке: на воздухе – порядка 170–180 А; в земле – порядка 180–190 А.
• Допустимый ток короткого замыкания (1 с) – порядка 4,9–7,5 кА (уточняется по паспорту завода).
• Активное сопротивление алюминиевой жилы 70 мм² – около 0,44–0,46 Ом/км.

Температурные режимы и пожарная безопасность:

• Диапазон рабочих температур: примерно от −50 °C до +50 °C (зависит от исполнения).
• Допустимая температура нагрева жил при нормальной работе: +70 °C; в режиме перегрузки кратковременно до +90 °C, при КЗ – до +140 °C.
• Минимальная температура монтажа обычно не ниже −15 °C.
• Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4 – не распространяет горение при одиночной прокладке, относится к ПВХ-кабелям общего назначения.

Габаритные характеристики (ориентировочно):

• Наружный диаметр кабеля: около 34–35 мм.
• Масса: порядка 1700–1800 кг/км.
• Минимальный радиус изгиба: не менее 7,5 наружных диаметров.

Область применения кабеля АВБбШв 4х70 (ож)

Благодаря комбинации брони из стальных лент и ПВХ-оболочки АВБбШв 4х70 (ож) используют:

• для прокладки в земле (в неагрессивных и слабоагрессивных грунтах), в том числе на территориях промышленных и жилых объектов;
• при наружной прокладке по стенам, эстакадам, конструкциям зданий;
• при вводе питания в ТП, РП, КТП, главные распределительные щиты;
• в сетях внутреннего и наружного электроснабжения промышленных предприятий;
• для подключения мощных потребителей, насосных станций, котельных, торговых и складских комплексов.

Жёсткие однопроволочные жилы (ож) особенно удобны там, где кабель фиксируется один раз и не предполагает частых перегибов в процессе эксплуатации.

Преимущества кабеля

• Надёжная броня – защита от ударных нагрузок и повреждения кабеля при засыпке траншей, строительных работах, прокладке по металлоконструкциям.
• Оптимальное сечение 70 мм² – подходит для линий среднего уровня мощности, где важно выдержать токовую нагрузку без избыточного запаса по сечению.
• Алюминиевая жила – более доступная стоимость по сравнению с медными аналогами при достаточной проводимости.
• Универсальная ПВХ-изоляция – устойчивость к влаге, воздействиям большинства грунтов и атмосферных факторов.

Почему выгодно покупать в Elkabos

• Склад в Минске – оперативная отгрузка кабеля АВБбШв 4х70 (ож) по городу и области.
• Поставки по всей Беларуси – организуем доставку в региональные центры и по объектам (строительные площадки, промпредприятия, логистические комплексы).
• Работа с юр. лицами и ИП – счёт-фактура, все закрывающие документы, возможность безналичной оплаты.
• Сертификаты и паспорт качества – подтверждение соответствия ГОСТ и техническим условиям.
• Помощь в подборе сечения – специалисты помогут проверить корректность выбора кабеля по току нагрузки, способу прокладки и условиям эксплуатации.

Расцветка жил возможна в 2-х вариантах

Кабель АВБбШв 4х70 (ож) – это надёжный бронированный алюминиевый кабель для стационарных линий электроснабжения 0,66/1 кВ, оптимальный по соотношению цена/нагрузочная способность. Заказывая этот кабель в Elkabos, вы получаете продукцию, соответствующую ГОСТ 31996-2012, с удобной резкой, доставкой по всей Беларуси и технической поддержкой на этапе подбора.
