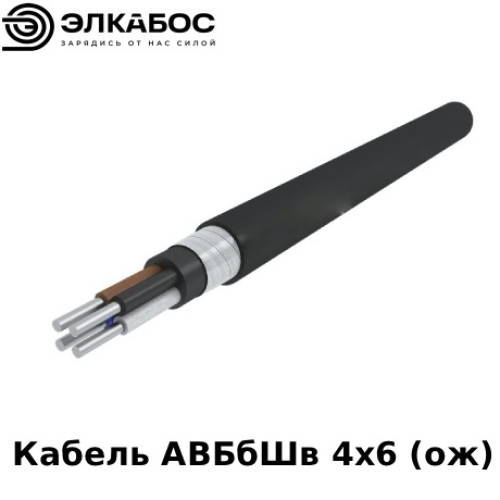

Кабель АВБбШв 4х6 (ож)

Силовой кабель АВБбШв 4х6 (ож) широко используется в промышленном и гражданском строительстве для передачи и распределения электроэнергии до 1000 В с частотой 50 Гц. Он оснащён четырьмя однопроволочными алюминиевыми жилами сечением 6 мм², бронирован оболочкой из оцинкованных стальных лент, что обеспечивает дополнительную защиту от механических повреждений и воздействий окружающей среды.

Расшифровка АВБбШв 4х6 ож

• А — алюминиевые токопроводящие жилы.
• В — изоляция из поливинилхлоридного пластиката (ПВХ).
• Б — бронированный (стальные ленты).
• б — без защитной подушки под броней.
• Шв — защитный шланг из ПВХ-пластиката (выпрессованный).
• 4 — количество жил.
• 6 — номинальное сечение каждой жилы в мм².
• ож — однопроволочная жила.

Конструкция кабеля: надежность в каждом слое

Токопроводящие жилы:

Четыре алюминиевые жилы сечением 6 мм² обеспечивают эффективную передачу электроэнергии. Алюминий — оптимальное решение по соотношению цена/качество для большинства применений.

Изоляция жил:

ПВХ-пластикат защищает каждую жилу от короткого замыкания. Жилы окрашены в разные цвета для удобства монтажа:

• Нулевая жила — голубой цвет.
• Жила заземления — желто-зеленая расцветка.
• Фазные жилы — другие цвета по ГОСТ.

Поясная изоляция:

Дополнительный слой ПВХ-изоляции объединяет скрученные жилы в единую конструкцию.

Броня из стальных лент:

Два слоя стальной ленты обеспечивают механическую защиту кабеля от:

• Давления грунта при подземной прокладке.
• Ударных нагрузок и проколов.
• Повреждений грызунами.
• Случайных механических воздействий

Защитный шланг:

Внешняя оболочка из ПВХ-пластиката герметизирует конструкцию и защищает от влаги, химических веществ и ультрафиолета.

Преимущества кабеля АВБбШв 4х6 ож:

• Подходит для стационарной прокладки в земле, каналах, на открытом воздухе и по конструкциям зданий.
• Не боится влажности, устойчив к коррозийно-активным средам.
• Долгий срок службы — не менее 30 лет при правильной эксплуатации.
• Сертифицировано по ГОСТ.

Когда выбрать кабель АВБбШв 4х6

• Требуется прокладка в земле без дополнительных конструкций.
• Бюджет ограничен (дешевле медных аналогов на 40-60%).
• Нужна защита от механических повреждений.
• Эксплуатация в агрессивных средах.

Что можно или нельзы подключать через АВБбШв 4х6

✔️ Можно:

• Вводной кабель для частного дома (до 10 кВт).
• Электроснабжение бани, гаража, мастерской.
• Подключение насосной станции, котла.
• Освещение и розетки хозяйственных построек.
• Промышленное оборудование средней мощности.

❌ Не рекомендуется:

• Очень мощные потребители (более 10 кВт) — выбирайте большее сечение.
• Высокоточное оборудование, чувствительное к потерям — используйте медный кабель.

Комплектующие и аксессуары для монтажа кабеля

Для монтажа кабеля АВБбШв 4х6 вам понадобятся:

• Соединительные муфты для алюминиевых кабелей.
• Концевые муфты 4-жильные.
• Алюминиевые наконечники НА 6 мм².
• Гидравлический пресс для опрессовки.
• Крепежные скобы или хомуты.

Расцветка жил возможна в 2-х вариантах

Часто задаваемые вопросы

Какие основные характеристики кабеля АВБбШв 4х6 ож? Это четырёхжильный бронированный кабель с алюминиевыми однопроволочными жилами сечением 6 мм², предназначенный для передачи электроэнергии напряжением до 0,66/1 кВ и частотой 50 Гц. Наружный диаметр — около 18,6 мм, вес 1 метра — 0,58 кг.

Где применяется кабель АВБбШв 4х6 ож? Используется для стационарной прокладки в грунте (без опасности механических повреждений), по конструкциям зданий, в каналах и на открытом воздухе. Подходит для объектов с высокими требованиями по надёжности линии электроснабжения.

Какую допустимую токовую нагрузку выдерживает этот кабель? Длительно допустимый ток при прокладке на воздухе — 34–37 А, в земле — до 40–48 А в зависимости от условий установки.

Какой срок службы кабеля? Официальный срок эксплуатации — не менее 30 лет при соблюдении условий монтажа и эксплуатации.

Какие преимущества у бронированного кабеля? Бронирование лентами из оцинкованной стали защищает от механических повреждений и позволяет прокладывать кабель в землю без дополнительной защиты.

Каковы температурные диапазоны эксплуатации? Кабель выдерживает температуры от −50 °C до +50 °C. Допускается влажность воздуха до 98% при эксплуатации.

Можно ли использовать кабель для уличной и подземной прокладки? Да, кабель подходит для грунта, открытых площадок, заглубленных трасс и монтажа в помещениях.

Чем отличается "ож" от "мн" в обозначении? "ож" — однопроволочная жила, "мн" — многопроволочная жила. Однопроволочная жила чаще применяется для простой стационарной прокладки.
