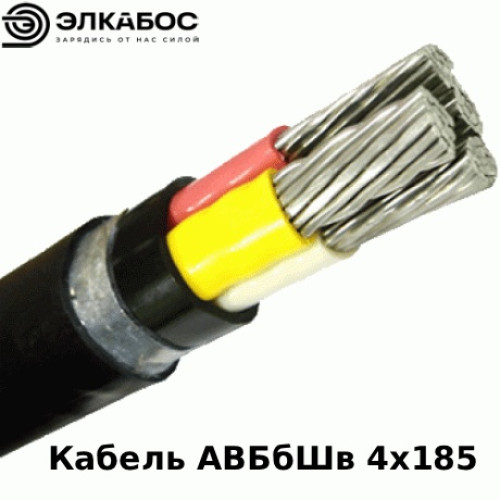

Кабель АВБбШв 4х185

Кабель АВБбШв 4х185 мм² – это четырехжильный силовой бронированный кабель с алюминиевыми токопроводящими жилами сечением 185 мм² каждая. Предназначен для передачи и распределения электрической энергии в стационарных установках переменного тока напряжением до 1000 В (1 кВ) частотой 50 Гц.

Расшифровка маркировки кабеля АВБбШв 4х185 мм²

• А — алюминиевая токопроводящая жила.
• В — изоляция жил из поливинилхлоридного (ПВХ) пластиката.
• Б — броня из двух стальных оцинкованных лент.
• б — отсутствие защитной подушки между броней и изоляцией.
• Шв — защитный шланг (оболочка) из ПВХ пластиката.
• 4х185 — четыре жилы сечением 185 мм² каждая.

По современному ГОСТ 31996-2012 обозначение (б) исключено из маркировки, поэтому актуальное название — АВБШв 4х185. Конструкция и технические характеристики остались прежними.

Преимущества кабеля АВБбШв 4х185 мм²

• Надежная механическая защита. Двухслойная стальная оцинкованная броня обеспечивает высокую стойкость к механическим повреждениям, что критически важно при прокладке в земле, траншеях и в условиях, где возможны внешние воздействия.
• Устойчивость к агрессивным средам. Кабель предназначен для эксплуатации в условиях со слабой, средней и высокой коррозионной активностью. ПВХ-оболочка защищает от влаги, пыли, химических воздействий и ультрафиолетового излучения.
• Пожарная безопасность. Не распространяет горение при одиночной прокладке согласно нормам МЭК 60332-1. Предельная температура нагрева жил без возгорания — 350°С.
• Экономическая эффективность. Использование алюминиевых жил вместо медных позволяет снизить стоимость кабельной линии на 30-40% при сохранении необходимых эксплуатационных характеристик для большинства промышленных объектов.
• Широкий температурный диапазон. Климатическое исполнение УХЛ позволяет использовать кабель как в холодном, так и в умеренном климате при температурах от -50°С до +50°С.
• Высокая токопроводимость. Сечение 185 мм² обеспечивает пропускную способность до 321 А при прокладке в земле и до 336 А на воздухе, что позволяет передавать значительные мощности.
• Долговечность. Заявленный срок службы — 30 лет при соблюдении условий эксплуатации. Производитель предоставляет гарантию на 5 лет.
• Устойчивость к влажности. Кабель может эксплуатироваться при влажности воздуха до 98%, что позволяет использовать его в сырых помещениях и частично затапливаемых сооружениях.

Расцветка жил возможна в 2-х вариантах:

Нужна консультация по выбору кабеля? Наши специалисты помогут подобрать оптимальное решение для вашего объекта с учетом всех технических требований и условий эксплуатации.

FAQ — Часто задаваемые вопросы

Чем отличается АВБбШв от АВБбШвнг? АВБбШвнг имеет изоляцию из негорючего ПВХ-пластиката, что позволяет использовать его при групповой прокладке без дополнительных средств огнезащиты. Обычный АВБбШв не распространяет горение только при одиночной прокладке.

Можно ли прокладывать кабель зимой? Монтаж допускается при температуре не ниже -15°С. При более низких температурах требуется предварительный подогрев кабеля для предотвращения повреждения изоляции.

Какой допустимый радиус изгиба? Минимальный радиус изгиба составляет 439 мм (примерно 7,5 наружных диаметров кабеля). Это важно учитывать при проектировании трасс с поворотами.

Нужна ли дополнительная защита при прокладке в земле? При прокладке в грунтах со слабой и средней коррозионной активностью дополнительная защита не требуется благодаря оцинкованной стальной броне. В агрессивных грунтах рекомендуется прокладка в трубах или лотках.

Сколько весит барабан кабеля? Вес зависит от длины намотки. Расчетный вес 1 метра кабеля — около 5,14 кг. Стандартная строительная длина устанавливается при заказе, обычно от 50 до 500 метров на барабане.

Можно ли использовать вместо медного кабеля? Алюминиевый кабель подходит для большинства стационарных установок, где не требуется частое перемещение или изгиб. При равной токопроводимости алюминиевый кабель будет иметь большее сечение, но значительно дешевле медного аналога.

Какой ток короткого замыкания выдерживает кабель? Допустимый ток односекундного короткого замыкания составляет 13370 А (13,37 кА). Максимальная температура жил при КЗ — 160°С при длительности не более 5 секунд.

Как определить необходимое сечение кабеля? Сечение 4х185 подходит для нагрузок до 321 А при прокладке в земле. Для точного расчета необходимо учитывать: мощность нагрузки, способ прокладки, температуру окружающей среды, допустимые потери напряжения.

Где купить кабель АВБбШв 4х185 в Беларуси? Кабель доступен для заказа в специализированных компаниях по продаже кабельно-проводниковой продукции. Мы осуществляем доставку по всей территории Беларуси, включая Минск, Гомель, Брест, Витебск, Могилев и Гродно.
