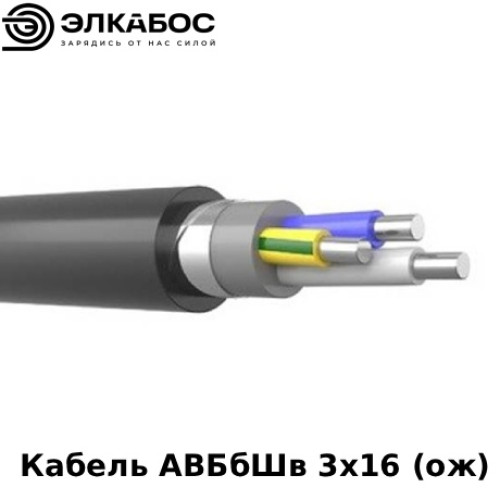

Кабель АВБбШв 3х16 (ож)

Кабель АВБбШв 3х16 ож - силовой бронированный кабель с тремя алюминиевыми однопроволочными токопроводящими жилами сечением 16 мм² каждая.

Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частотой 50 Гц.

Кабель изготавливается в соответствии с требованиями ГОСТ 31996-2012 и ТУ 16-705.499-2010. Благодаря однопроволочной конструкции жил кабель обладает повышенной жесткостью, что делает его оптимальным решением для стационарной прокладки в траншеях, по стенам и в производственных помещениях.

Особенности однопроволочного исполнения (ож)

Обозначение "ож" в маркировке указывает на то, что каждая из трех жил кабеля выполнена из одной монолитной алюминиевой проволоки круглого сечения. Это отличает данную модификацию от многопроволочного варианта (обозначение "мн" или "мп"), где жила состоит из множества тонких проволок, скрученных вместе.

Преимущества однопроволочной конструкции:

• ✅ Более низкая стоимость по сравнению с многопроволочным аналогом.
• ✅ Повышенная стойкость к механическим воздействиям.
• ✅ Простота монтажа и подключения к оборудованию.
• ✅ Меньшее электрическое сопротивление на единицу длины.
• ✅ Оптимально для стационарной прокладки без частых перегибов.
• ✅ Стандартное исполнение для сечений до 16 мм² включительно.

Где применяется однопроволочная конструкция?

Согласно техническим требованиям, кабели с сечением жил от 2,5 до 120 мм² изготавливаются преимущественно с однопроволочными жилами. Это стандартная и наиболее экономичная конструкция для данного диапазона сечений.

Расшифровка маркировки АВБбШв 3х16 ож

Полная расшифровка маркировки кабеля позволяет понять его конструктивные особенности и область применения:

А - Алюминиевые токопроводящие жилы. Жилы изготовлены из алюминия марки А5Е или А7Е по ГОСТ 11069. Алюминий обеспечивает оптимальное соотношение цены и проводимости, делая кабель на 30-40% дешевле медных аналогов.

В - Изоляция из ПВХ (поливинилхлорида). Каждая жила покрыта изоляционным слоем из поливинилхлоридного пластиката номинальной толщиной 1 мм.

Б - Броня из стальных лент. Двухслойная броня из оцинкованных стальных лент толщиной 0,3-0,5 мм каждая, наложенных по спирали. Броня защищает кабель от:

• Механических повреждений при прокладке в грунте.
• Случайных ударов инструментом при земляных работах.
• Давления грунта и нагрузок при эксплуатации.
• Повреждений грызунами и другими животными.

б (малая буква) - Без подушки под броней. Отсутствие защитной подушки между изоляцией жил и броней. Это упрощает конструкцию кабеля и снижает его стоимость без существенного ухудшения защитных свойств.

Шв - Защитный шланг из ПВХ. Наружная оболочка (защитный шланг) из поливинилхлоридного пластиката номинальной толщиной 1,8 мм. Шланг обеспечивает:

• Герметичную защиту от проникновения влаги.
• Защиту брони от коррозии.
• Механическую защиту внутренних элементов.
• Химическую стойкость к агрессивным средам.

3х16 - Конфигурация жил:

• 3 - количество токопроводящих жил в кабеле (трехжильный).
• 16 - номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

Все три жилы имеют одинаковое сечение 16 мм², что типично для двух- и трехжильных кабелей данной марки.

ож - Однопроволочная жила. Обозначение типа конструкции жилы:

• Каждая жила выполнена из одной монолитной алюминиевой проволоки.
• Класс гибкости жилы: 1-й класс по ГОСТ 22483.
• Диаметр жилы: 4,1-4,6 мм.
• Форма жилы: круглая.

Почему стоит купить кабель АВБбШв 3х16 ож на Elkabos?

• ✔️ Продукция соответствует ГОСТ - все кабели сертифицированы и имеют необходимые документы.
• ✔️ Гарантия качества - официальная гарантия производителя 5 лет.
• ✔️ Конкурентные цены - работаем напрямую с производителями, без посредников.
• ✔️ Наличие на складе - большинство позиций в наличии для немедленной отгрузки.
• ✔️ Доставка по всей Беларуси - быстрая доставка в Минск и регионы.
• ✔️ Профессиональная консультация - наши специалисты помогут подобрать оптимальное решение.
• ✔️ Гибкие условия оплаты - работаем с юридическими и физическими лицами.

Расцветка жил кабеля АВБбШв 3х16 (ож) возможна в 2-х вариантах
