Спиральный кабель с полиуретановой оболочкой

Что такое спиральный кабель и как он работает

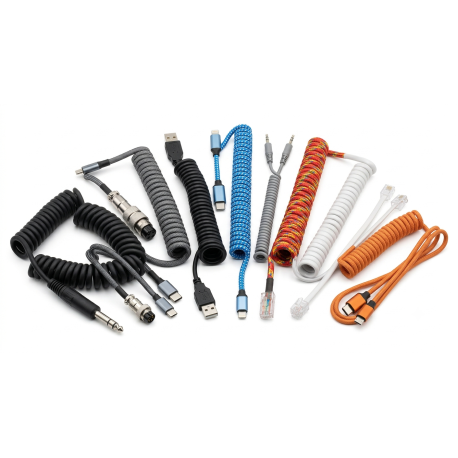

Спиральный кабель (витой кабель) — это гибкий провод, намотанный по спирали вокруг оправки и зафиксированный в этом положении термической обработкой. Спираль работает как пружина: при растяжении кабель удлиняется, принимая нагрузку без деформации жил, а после снятия усилия возвращается в исходную компактную форму. Благодаря этому он выдерживает сотни тысяч циклов растяжения–сжатия без потери электрических характеристик. Это делает спиральный провод незаменимым везде, где кабель постоянно движется вместе с оборудованием: подключение подвижных частей станков, медицинских приборов, раций, автоматических ворот.

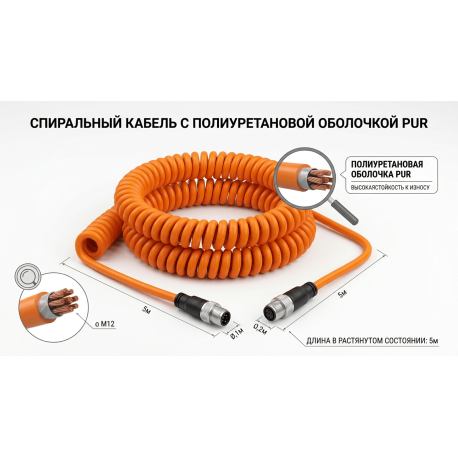

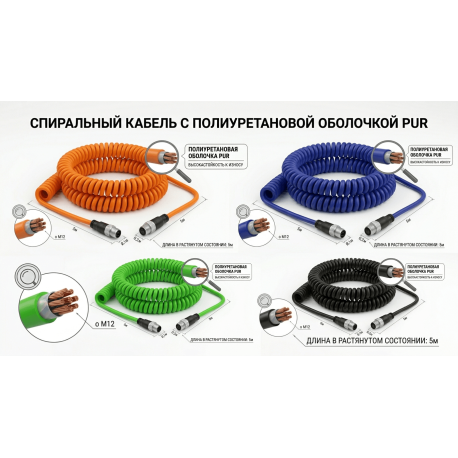

Конструкция: жилы, изоляция, экран, оболочка PUR

Токопроводящие жилы — медные многопроволочные, 5-й класс гибкости по ГОСТ 22483 (IEC 60228:2004). Каждая жила состоит из большого числа тонких проволочек диаметром от 0,08 мм — чем тоньше проволочки, тем лучше кабель переносит многократные изгибы без усталостного излома. Сечение жил — от 0,08 до 6,0 мм², число жил — от 2 до 14. Поверх каждой жилы накладывается изоляция из кабельной полипропиленовой (ПП) композиции — тонкостенная, стойкая к многократным изгибам.

Почему PUR, а не ПВХ: сравнение двух оболочек

Большинство промышленных кабелей выпускается в ПВХ-оболочке. ПВХ дёшев, но при температуре ниже −15 °С теряет эластичность и становится хрупким. Масла, гидравлические жидкости и органические растворители вызывают его разбухание и растрескивание.

Полиуретан (PUR) — принципиально иной материал. Его молекулярная структура обеспечивает сохранение эластичности в диапазоне от −60 до +60 °С. Масла, растворители и гидравлические жидкости не разрушают PUR — он химически инертен к большинству промышленных смазок. Оболочка светостабилизирована: УФ-излучение не вызывает её пожелтения и растрескивания.

Экранирование: алюмофлекс или медная оплётка

Экранированное исполнение применяется для информационных кабелей в условиях электромагнитных помех. Алюмофлекс (лавсановая лента с алюминиевым слоем) обеспечивает высокое экранирование при минимальном весе — оптимален для сигнальных кабелей. Медная оплётка плотностью до 92% обеспечивает лучший контакт для заземления экрана и высокую механическую стойкость к истиранию — выбирают для силовых цепей и интенсивно эксплуатируемого оборудования.

Технические характеристики

• Рабочая температура: от −60 до +60 °С (монтаж — от −30 °С).
• Удлинение без потерь исходного размера — не менее 350%: кабель длиной 1 м растягивается до 3,5 м и возвращается обратно.
• Растяжение под собственным весом в вертикальном положении — не более 1%.
• Минимальный радиус изгиба — 10 диаметров кабеля.
• Рабочая влажность — до 98%. Срок службы — 15 лет.
• Диаметр наружных витков — 20–80 мм; длина спирали — до 3 м.
• Число жил — 2–14; сечение — от 0,08 до 6,0 мм².
• Силовое исполнение: номинальное напряжение до 450 В; информационное — для сигналов.

Где применяется витой кабель

Спиральный провод применяют там, где прямой кабель провисал бы, запутывался или ограничивал подвижность рабочего органа.

Медицинское оборудование

В медицинских приборах — аппаратах УЗИ, мониторах пациента, наркозно-дыхательном оборудовании — кабели к датчикам и электродам постоянно перекладываются за врачом. Спиральный кабель убирает лишнюю длину с рабочего стола и выдерживает дезинфекцию: полиуретановая оболочка инертна к большинству дезинфицирующих растворов.

Портативные рации и радиостанции

Гарнитуры и тангенты раций соединяются с корпусом радиостанции витым проводом. При движении оператора кабель вытягивается, при прекращении движения — сворачивается обратно: он не свисает и не цепляется за снаряжение. В условиях силовых структур и аварийно-спасательных служб это критично для оперативной работы.

Автоматические ворота и лифты

Кабель питания и управления подвижной секции ворот должен без повреждений выдерживать тысячи циклов открытия-закрытия. Витой кабель с PUR-оболочкой рассчитан именно на такую циклическую нагрузку. В лифтах он соединяет кабину с шахтой и перемещается вместе с ней на всей высоте подъёма.

Промышленные станки и роботизированные системы

Подвижные части станков с ЧПУ — шпиндели, суппорты, манипуляторы — требуют гибкого подключения к цепям управления и питания. Полиуретановая оболочка стойка к смазочно-охлаждающим жидкостям (СОЖ), эмульсиям и маслам. Маслостойкость — ключевое преимущество перед ПВХ-кабелями, которые разбухают при контакте с СОЖ.

Прицепы и сельскохозяйственная техника

Разъём между тягачом и прицепом должен допускать повороты и развороты без опасности обрыва кабеля. Спиральный кабель вытягивается при повороте и сокращается при выравнивании — цикл повторяется десятки тысяч раз за срок службы. На сельхозтехнике витой кабель работает при морозах до −60 °С, что исключает применение ПВХ-аналогов в суровом климате.

Параметры изготовления и варианты исполнения

Изготавливается по ТУ 27.32.1-006-13390563-2020 под требования заказчика.

• Сечение жил: 0,08 / 0,12 / 0,14 / 0,2 / 0,5 / 0,75 / 1,5 / 2,5 / 4 / 6 мм².
• Количество жил: от 2 до 14.
• Тип: силовой (до 450 В) или информационный (сигнальный).
• Экран: без экрана / алюмофлекс / медная оплётка до 92%.
• Длина спирального участка: до 3 м; диаметр витков: 20–80 мм.
• Цвет оболочки: белый, чёрный, серый, оранжевый.
• Монтажная обработка концов — по запросу: снятие оболочки, зачистка, лужение жил, обжим наконечниками или гильзами.

Заказать спиральный кабель в Беларуси

Компания elkabos.by принимает заявки на спиральный кабель в Беларуси — под технические требования заказчика. Минимальная партия — от 1 штуки. Для оформления заказа укажите сечение и количество жил, тип (силовой / информационный), наличие экрана, длину спирального участка и диаметр витков. Наши специалисты помогут подобрать исполнение по описанию задачи. Доставка по Минску и всем регионам Республики Беларусь. Оставьте заявку — ответим в течение 30 минут.
