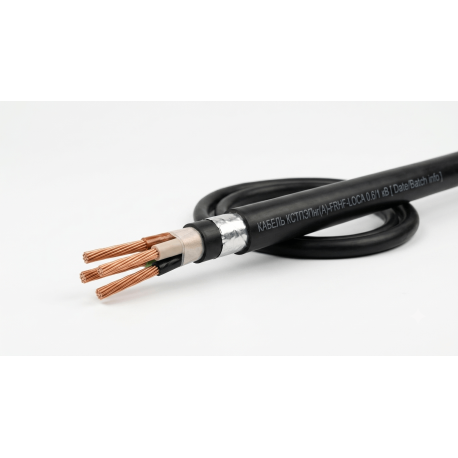

КСТПЭПнг(А)-FRHF-LOCA

Назначение и область применения кабеля

КСТПЭПнг(А)-FRHF-LOCA — огнестойкий экранированный монтажный кабель двойного назначения: для общепромышленных объектов и для применения непосредственно внутри гермозоны атомных электростанций. На АЭС предназначен для монтажа в системах безопасности классов 2 и 3 по НП-001. Используется для подвижного и фиксированного внутриприборного монтажа, соединений между приборами и выводных концов электрооборудования при напряжении до 500 В переменного тока (до 1000 Гц) или до 750 В постоянного тока. Кабель обязан сохранять работоспособность при пожаре и при аварии с потерей теплоносителя.

Что такое LOCA и почему кабель должен выдержать этот режим

LOCA (Loss Of Coolant Accident) — проектная авария с разрывом трубопровода контура реактора. В гермозону выбрасывается пар и горячая вода под давлением, температура резко возрастает, влажность достигает 100%. Все кабели внутри гермозоны, обеспечивающие работу систем безопасности, обязаны сохранять электрическую работоспособность в этих условиях не менее 8 часов. Для подтверждения этой способности кабели проходят специальный тест LOCA — воздействие паровоздушной смесью при повышенных температуре и давлении с одновременным ионизирующим облучением. Наличие индекса «LOCA» в марке означает, что кабель прошёл этот тест и допущен к применению в гермозоне.

Конструкция: семь слоёв защиты

Медные лужёные жилы и термический барьер из слюды

Токопроводящие жилы — медные луженые многопроволочные класса гибкости 4 или 5 по ГОСТ 22483. Лужение защищает медь от окисления в среде гермозоны. Поверх каждой жилы накладывается термический барьер из слюдосодержащих лент. Слюда сохраняет механическую целостность при температурах свыше 1000 °C. В режиме пожара, когда полимерная изоляция обугливается, слюдяная лента продолжает изолировать жилы между собой. Именно этот слой обеспечивает огнестойкость не менее 180 минут (индекс FR).

Изоляция, экран и оболочка без галогенов

Изоляция и наружная оболочка — из сшитых полимерных композиций без галогенов (HF — Halogen Free). При горении не выделяют хлористый и фтористый водород, образующие кислоты, разрушающие металлические конструкции и оборудование АС. Поверх скрученных жил расположен экран — оплётка из медных луженых проволок, снижающий уровень ЭМП в сигнальных цепях систем контроля реактора.

Технические характеристики КСТПЭПнг(А)-FRHF-LOCA

Диапазон рабочих температур: от −50 до +150 °C. Климатическое исполнение УХЛ и Т, категории 1 и 5 по ГОСТ 15150-69. Допустимая влажность: 98% при +35 °C. Монтаж без подогрева — не ниже −20 °C. Сопротивление изоляции — не менее 1×10³ МОм·м. Срок службы — 40 лет, гарантия — 3 года с ввода в эксплуатацию. Класс пожарной опасности П1б.7.1.2.1 по ГОСТ 31565-2012. Не распространяет горение при групповой прокладке, категория А.

Расшифровка маркировки

Каждый элемент марки КСТПЭПнг(А)-FRHF-LOCA несёт техническое содержание:

• К — кабель монтажный;
• С — обмотка из Слюдосодержащих лент (термический барьер);
• Т — Терморадиационностойкое исполнение;
• П — изоляция из сшитых Полимерных композиций без галогенов;
• Э — общий Экран — оплётка медных луженых проволок;
• П — оболочка из сшитых Полимерных композиций без галогенов;
• нг(А) — не распространяет Горение при групповой прокладке, категория А;
• FR — Fire Resistant: огнестойкость не менее 180 мин;
• HF — Halogen Free: без галогенных кислот при горении;
• LOCA — Loss Of Coolant Accident: стойкость к аварии с потерей теплоносителя.

Сейсмостойкость: почему это важно на высоких отметках АС

Кабели КСТПЭПнг(А)-FRHF-LOCA сохраняют работоспособность при сейсмических воздействиях интенсивностью 9 баллов по MSK-64 на высотных отметках до 60 м от нулевой отметки здания. Огнестойкое исполнение соответствует I категории сейсмостойкости по НП-031 — высшей для кабелей на АС. Это важно, поскольку на верхних уровнях реакторного здания ускорения при землетрясении существенно выше, чем у основания. Кабели без подтверждённой сейсмостойкости для конкретной отметки не допускаются к применению в системах безопасности АС.

Заказать КСТПЭПнг(А)-FRHF-LOCA в Беларуси

Компания elkabos.by поставляет кабель КСТПЭПнг(А)-FRHF-LOCA в Беларуси производства АО «НП «ПОДОЛЬСККАБЕЛЬ» под заказ. Доступны все 88 маркоразмеров: от 2×0,35 до 10×6,0 мм². Кабель сертифицирован в системе ЕАЭС (ТС RU C-RU.НВ26.В.04326/24 до 2029 г.) и соответствует ТУ 3580-388-00217053-2008. Работаем с проектными организациями и объектами атомной энергетики. Доставка по Минску и регионам РБ. Свяжитесь — ответим в течение 30 минут.
