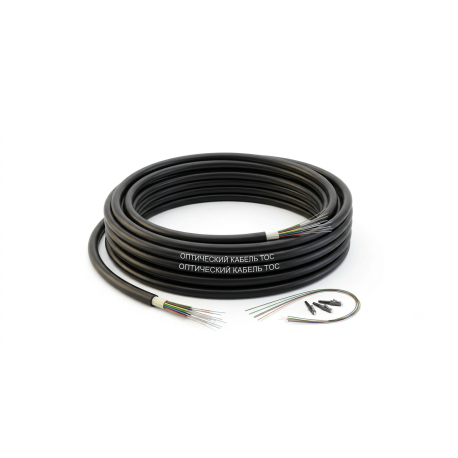

Оптический кабель ТОС — лёгкий бронированный кабель для прокладки в грунт

Кабель ТОС — это оптический кабель связи, разработанный для прокладки в грунт там, где требуется надёжная механическая защита при минимальном весе конструкции. Благодаря броне из стальных оцинкованных проволок и одномодульной схеме, серия ТОС занимает особое место среди бронированных кабелей: она сочетает реальную прочность с компактными габаритами и доступной стоимостью. На складе elkabos.by представлены основные модификации кабеля ТОС с возможностью поставки под любой объём строительства ВОЛС.

Где применяется кабель ТОС

Основное назначение кабеля ТОС — подземная прокладка при строительстве волоконно-оптических линий связи. Конструкция рассчитана на работу в большинстве типов грунтов, включая суглинки, пески и неглубокие болотистые участки. При этом сфера применения значительно шире одной только траншейной укладки:

• прокладка в грунт и неглубокие болота;
• укладка в кабельную канализацию, трубы, лотки и блоки;
• монтаж в тоннелях, коллекторах, на мостах и эстакадах;
• прокладка внутри зданий и сооружений при повышенных требованиях к механической стойкости.

Стальная броня надёжно противостоит грызунам, поэтому кабель ТОС можно без дополнительных мер защиты укладывать в кабельные канализации, где повреждение грызунами является реальным риском. Диэлектрические элементы конструкции обеспечивают нечувствительность к электромагнитным полям и позволяют использовать кабель в зонах с наведёнными токами.

Конструкция и устройство кабеля ТОС

Кабель ТОС построен по одномодульной схеме — именно это обеспечивает малый вес и небольшой диаметр по сравнению с многомодульными конструкциями серий ДПС и ДПД. В состав кабеля входят:

• центральный оптический модуль из ПБТ — трубка из полибутилентерефталата, в которой размещены оптические волокна;
• гидрофобный гель — заполняет свободное пространство внутри модуля и между проволоками, исключая продольное проникновение влаги;
• броня из высокопрочных стальных оцинкованных проволок — обеспечивает стойкость к раздавливающим нагрузкам и механическую защиту от грызунов;
• наружная оболочка из полимерного материала — стойкая к ультрафиолету, маслам и химически агрессивным средам.

Отсутствие промежуточной оболочки между модулем и бронёй — осознанное конструктивное решение. Именно оно позволяет сделать кабель ТОС лёгким и экономичным без потери прочностных характеристик. Диаметр стандартной модификации ТОС-П-7кН составляет 8,1–8,3 мм при весе около 116–124 кг/км.

Технические характеристики кабеля ТОС

ТОС-П-7кН и ТОС-П-20кН — стандартное исполнение

ТОС-нг(А)-HF-7кН — безгалогенное исполнение

Исполнение нг(А)-HF отличается от стандартного типом наружной оболочки: полимерный материал класса нг(А)-HF не распространяет горение при групповой прокладке, выделяет минимальное количество дыма и не содержит галогенов (соответствует классу ПРГО1 по ГОСТ 53315-2009). Кабель ТОС-нг(А)-HF применяется в тоннелях, коллекторах и зданиях с высокой плотностью людей, а также везде, где нормативами предписано применение безгалогенных кабелей.

Условия эксплуатации и монтажа

Широкий температурный диапазон — от −60 °C — делает кабель ТОС полностью пригодным для эксплуатации в условиях Беларуси, включая регионы с суровыми зимами, без каких-либо ограничений по сезонности прокладки.

Преимущества кабеля ТОС перед аналогами

По сравнению со стандартными бронированными кабелями серий ДПС и ДПД серия ТОС выигрывает по нескольким ключевым параметрам:

• Меньший вес и диаметр — упрощает транспортировку, снижает нагрузку на барабан, облегчает затяжку в защитные трубы.
• Экономичность — одномодульная конструкция означает меньше материалов и более низкую стоимость за километр при сохранении прочностных характеристик.
• Надёжная защита от грызунов — плотная навивка стальных проволок механически исключает прогрызание оболочки.
• Универсальность прокладки — один тип кабеля закрывает задачи траншейной укладки, кабельной канализации, тоннелей и внутриобъектовой прокладки.
• Маркировка метража каждый метр — ускоряет монтажные работы и упрощает контроль расхода кабеля на объекте.

Для задач в особо сложных грунтах или при переходах через судоходные реки рекомендуется рассмотреть усиленную версию — кабель ТОС2 с двойной бронёй, также представленный в нашем каталоге.

Как заказать кабель ТОС в Беларуси

Компания elkabos.by поставляет кабель ТОС по всей Беларуси. Кабель отгружается на деревянных барабанах; под крупные объекты возможна поставка под производственный заказ. Для расчёта стоимости и уточнения наличия нужных модификаций обратитесь к нашим менеджерам по телефону или через форму на сайте. Мы проконсультируем по подбору конкретной марки, предложим подходящие муфты и комплектующие, а при необходимости согласуем условия поставки под проект.
