ТОД — лёгкий диэлектрический кабель для прокладки в грунт

ТОД — одномодульная лёгкая конструкция для прокладки в грунт с бронёй из стеклопластиковых прутков (FRP). Полностью диэлектрический: нет металлических элементов ни в сердечнике, ни в броне. Весит от 110 кг/км — вдвое легче стандартных многомодульных кабелей той же ёмкости. Пара с ТОС (стальная броня) — выбор между ними определяется наличием блуждающих токов и требованиями к электробезопасности.

Ключевые параметры

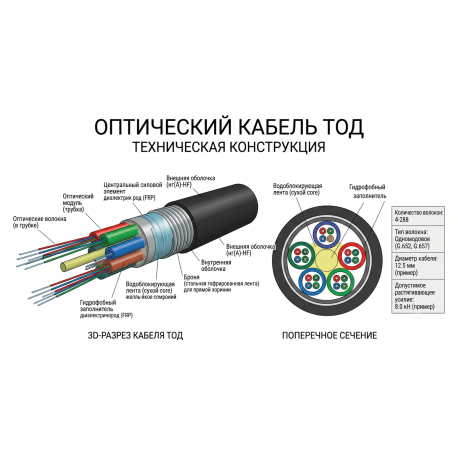

Конструкция (слои изнутри наружу)

1. Оптическое волокно G.652D — свободно уложено в центральном модуле.
2. Центральный модуль из ПБТ — полибутилентерефталатная трубка, жёсткая и химически стойкая.
3. Гидрофобный гель — заполняет трубку и межпрутковое пространство, блокирует влагу.
4. Броня из FRP-прутков — стеклопластиковые прутки, диэлектрик, раздавливающая стойкость 0,7 кН/см.
5. Полимерная оболочка — ТОД-П (стандартный ПЭ) или ТОД-нг(А)-HF (LSZH, безгалогенная).

Технические параметры по исполнениям

ТОД-П / ТОД-нг(А)-HF, МДРН 8 кН.

Исполнение МДРН 12 кН — аналогичные размеры, повышенная нагрузка для подвеса на бо́льшие пролёты. По всем исполнениям: монтажная температура −30…+50 °C, минимальный радиус изгиба — 15 диаметров кабеля.

Расшифровка маркировки

На примере ТОД-нг(А)-HF-12-8кН:

• Т — трубчатый центральный модуль (одномодульная конструкция);
• О — оптический кабель;
• Д — броня из диэлектрических прутков (стеклопластик, FRP);
• -нг(А)-HF — оболочка не горит при групповой прокладке, безгалогенная (LSZH);
• -12 — количество оптических волокон;
• -8кН — допустимая растягивающая нагрузка (МДРН).

• Вариант 1 (стандарт): ТОД-П-12-8кН
• Вариант 2 (LSZH): ТОД-нг(А)-HF-12-8кН
• Повышенная нагрузка: ТОД-П-12-12кН (подвес, пролёт >50 м)
• Рекомендуемая муфта (ССД): МТОК-М6/144-1КТ3645-К-44

Область применения

• Прямая прокладка в грунт — все типы грунтов 1–5, включая мерзлотные и болота глубиной до 2 м.
• Зоны блуждающих токов, ЛЭП, катодная защита — диэлектрик, нет риска электрокоррозии и удара током при монтаже.
• Подвес между зданиями и опорами — МДРН 8–12 кН, вес ~110 кг/км позволяет подвешивать на короткие пролёты.
• Кабельная канализация, трубы, лотки, тоннели — FRP-броня защищает от грызунов.
• Внутри зданий — исполнение нг(А)-HF, без транзитной муфты при вводе с улицы.

ТОД против ТОС — когда что выбирать

Когда нужен ТОД2 вместо ТОД

• ТОД имеет раздавливающую стойкость 0,7 кН/см — достаточно для грунтов 1–3 групп.
• Для грунтов 4–5, скальных, мерзлотных и ГНБ-прокладки нужен ТОД2 — двойная FRP-броня, 1,0 кН/см, МДРН до 40 кН.
• Для болотистых участков с блуждающими токами — ТОД2 или ДПД2 (многомодульный, до 144 ОВ).

Документация

• Спецификация ТОД-П — 0013-006053 (8кН)
• Спецификация нг(А)-HF — 0013-005174 (8кН)
• Декларация — Д-ОККБ-5305
• Сертификат ПБ №1 — RU C-RU.АЖ03.В.00242/24
• Сертификат ПБ №2 — RU С-RU.ПБ74.В.00493/24
• Сертификат ПБ №3 — RU C-RU.АЖ03.B.00303/25

Описание

Кабель оптический ТОД — лёгкая диэлектрическая конструкция для прокладки в грунте, разработанная для объектов с особыми требованиями к электробезопасности. В отличие от кабелей с металлической бронёй, ТОД не содержит стальных элементов: единственная механическая защита — слой стеклопластиковых прутков, охватывающих центральный оптический модуль. Это делает кабель полностью невосприимчивым к электромагнитным полям и блуждающим токам, что критично при прокладке вблизи линий электропередачи, в зонах катодной защиты трубопроводов и на промышленных объектах.

Назначение и области применения

Основное назначение кабеля ТОД — прокладка в грунтах всех категорий, включая болота и неглубокие несудоходные реки. Благодаря малому весу (от 110 кг/км) и высокой стойкости к раздавливанию (0,7 кН/см) кабель допускает укладку в ненарушенный грунт без предварительной подготовки траншеи. Помимо подземной прокладки, кабель ТОД используется:

• в кабельной канализации, трубах, лотках, тоннелях, коллекторах и на мостах — вместо более тяжёлых бронированных аналогов;
• при временном или постоянном подвесе между зданиями и опорами — с учётом его фактического веса и нагрузочной способности 8–12 кН;
• внутри зданий — в исполнении ТОД-нг(А)-HF, не распространяющем горение и не выделяющем токсичных газов;
• на объектах вблизи ЛЭП, контактной сети и оборудования с высоким уровнем ЭМП — за счёт полностью диэлектрической конструкции.

Конструкция и принцип защиты

В центре кабеля расположен оптический модуль из полибутилентерефталата (ПБТ) — жёсткой трубки, в которую свободно уложены волокна (до 24 штук). Пространство внутри трубки заполнено гидрофобным гелем, который блокирует проникновение влаги вдоль волокна даже при повреждении внешней оболочки. Поверх модуля спирально накладывается броня из стеклопластиковых прутков — они воспринимают раздавливающую и растягивающую нагрузку, не проводя ток и не притягивая молнию. Межпрутковое пространство также заполнено гидрофобным составом. Финальный слой — полиэтиленовая оболочка (марка ТОД-П) или безгалогенный LSZH-компаунд (марка ТОД-нг(А)-HF), стойкий к УФ-излучению и агрессивным грунтам.

Расшифровка маркировки: что означает ТОД

Аббревиатура ТОД расшифровывается следующим образом:

• Т — тип конструкции: центральный оптический модуль (трубчатый, одномодульный);
• О — оптический кабель;
• Д — броня из диэлектрических прутков (стеклопластик, FRP);
• -П в конце — стандартная полиэтиленовая оболочка.
