Кабель ОКГТ-Ц

Что такое ОКГТ-Ц и где применяется

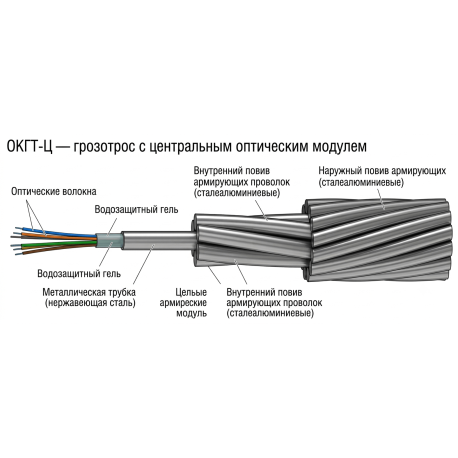

Кабель ОКГТ-Ц — оптический кабель, встроенный в грозозащитный трос с центральным оптическим модулем. Устанавливается вместо обычного грозотроса на воздушных линиях электропередачи напряжением 35 кВ и выше. Конструкция одновременно решает две задачи: защищает токопроводящие провода от прямых ударов молнии и обеспечивает высокоскоростную передачу данных по оптическому волокну вдоль всей трассы ЛЭП. Именно это делает ОКГТ-Ц предпочтительным решением при строительстве и реконструкции ВОЛС на объектах энергетики — инфраструктура молниезащиты уже есть, канал связи организуется без дополнительных опор и трасс.

Конструкция: центральный стальной модуль и плакированная броня

Стальной оптический модуль — почему именно сталь

Оптические волокна в кабеле ОКГТ-Ц размещены в центральном стальном оптическом модуле диаметром 2,8–3,5 мм. В отличие от полимерных ПБТ-трубок, применяемых в кабелях для грунта, стальная трубка обладает двумя критически важными для ЛЭП свойствами. Первое — абсолютная влагонепроницаемость: даже при повреждении внешней оболочки сталь не допускает проникновения влаги к волокну. Второе — термическая стойкость: при токах короткого замыкания модуль выдерживает кратковременный нагрев, не допуская деградации волокна. Пространство внутри трубки заполнено гидрофобным гелем. При числе волокон свыше 12 они объединяются в пучки, каждый из которых маркирован цветной нитью.

Плакированная алюминием проволока: 50 лет без коррозии

Несущим и токопроводящим элементом служат один или два повива из стальных проволок, плакированных алюминием (марка 20SA). Плакировка — это не покрытие, а металлургически связанный слой алюминия на поверхности стальной проволоки. Алюминий образует оксидную плёнку, которая блокирует доступ кислорода и влаги к стальной сердцевине. В отличие от оцинкованных проволок, которые теряют защиту при механических повреждениях цинкового слоя, плакированные проволоки сохраняют антикоррозионные свойства даже на поверхностях среза и в местах контакта с монтажной арматурой. Именно это объясняет задекларированный срок службы 50 лет.

Технические характеристики ОКГТ-Ц

Диапазон параметров охватывает широкий спектр проектных требований. МДРН (допустимая растягивающая нагрузка) — от 15 до 125 кН, МПР — от 25 до 210 кН. Термическая стойкость к токам КЗ — от 5 до 300 кА²·с, допустимый ток односекундного КЗ — от 2 до 20 кА. Рабочая температура: от −60 до +85 °C. Диаметр — от 8 до 18 мм, вес — от 200 до 1230 кг/км, количество оптических волокон — до 96 ОВ в центральном модуле.

Расшифровка маркировки ОКГТ-Ц

Полное обозначение, например ОКГТ-Ц-48-G.652D-10,1мм-14кА²·с-65кН, читается так:

• ОКГТ — оптический кабель, встроенный в грозозащитный трос;
• Ц — центральный оптический модуль (в отличие от ОКГТ-С, где модуль расположен в скрутке);
• 48 — количество оптических волокон;
• G.652D — одномодовое волокно G.652D + G.657.A1;
• 10,1 мм — наружный диаметр кабеля;
• 14 кА²·с — термическая стойкость к токам КЗ;
• 65 кН — МПР; МДРН составляет обычно 40–55% от МПР.

ОКГТ-Ц как кабель-датчик: DTS и DAS мониторинг

Помимо передачи данных, ОКГТ-Ц применяется как элемент системы распределённого мониторинга вдоль всей трассы ЛЭП:

• DTS (Distributed Temperature Sensing) — распределённый температурный мониторинг: выявление зон нагрева, обнаружение низовых пожаров в зоне отчуждения ЛЭП до достижения критической стадии;
• DAS (Distributed Acoustic Sensing) — акустический мониторинг: регистрация ударов молний, определение точки КЗ, обнаружение несанкционированного доступа к опорам и подстанциям;
• совместное применение DTS + DAS позволяет перейти к обслуживанию ЛЭП по фактическому состоянию вместо планового, снижая операционные затраты.

ОКГТ-Ц или ОКГТ-С — как выбрать

Оба кабеля выполняют одинаковые функции на ЛЭП, но отличаются расположением оптического модуля. В ОКГТ-Ц модуль расположен в центре — конструкция компактнее (от 8 мм) и обеспечивает лучшую термическую защиту волокна при токах КЗ. В ОКГТ-С модуль размещён в повиве по спирали — это позволяет вместить больше волокон (свыше 96 ОВ), но модуль испытывает большие изгибные деформации при вибрации. Для большинства линий 35–220 кВ с числом волокон до 96 ОВ оптимален ОКГТ-Ц. ОКГТ-С выбирают при числе волокон свыше 96 или при очень длинных пролётах с повышенными тяжениями.

Заказать ОКГТ-Ц в Беларуси

Компания elkabos.by осуществляет поставки кабеля ОКГТ-Ц в Беларуси под проект и под заказ. Доступны типовые исполнения: ОКГТ-Ц-24 (6 кА²·с, 44 кН) и ОКГТ-Ц-48 (14 кА²·с, 65 кН), а также нестандартные конструкции по опросному листу. Кабель аттестован ПАО «Россети», имеет декларацию Д-ОККБ-4872 и сертификат РОСС RU.31313.04ЖУГО.ОС10.01.1117. Наши специалисты подберут конструкцию под параметры вашей ВЛ. Доставка по Минску и регионам РБ. Свяжитесь с нами — ответим в течение 30 минут.
