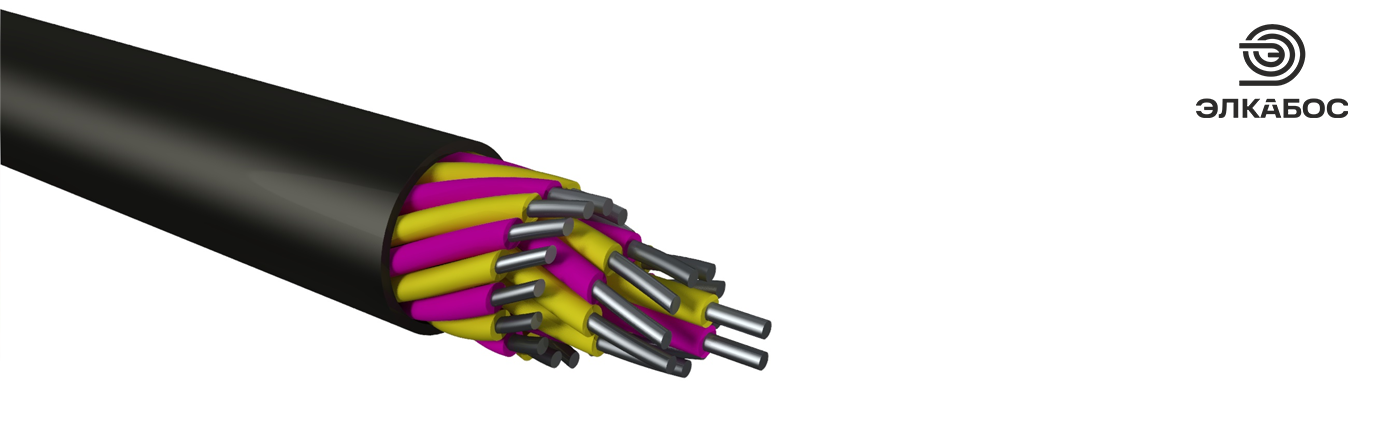

Компенсационные (термоэлектродные) провода

    Компенсационные (термоэлектродные) провода — это специальные электрические проводники, предназначенные для передачи сигналов температурных датчиков, особенно термопар. Эти провода играют важную роль в системах автоматизации и измерения, обеспечивая точность и стабильность показаний температурных измерений. В этой статье мы рассмотрим, что такое компенсационные провода, их основные виды, принципы работы и области применения.

    Компенсационные провода предназначены для соединения термопар с измерительными устройствами, такими как термометры и автоматизированные системы контроля температуры. Они позволяют минимизировать ошибки, связанные с различиями в температуре между местом измерения и местом подключения провода к датчику. Важной характеристикой компенсационных проводов является их способность компенсировать эффект холодного спая, что гарантирует более точные измерения температуры.

    Температура на выходе термопары может изменяться в зависимости от температуры в месте соединения проводников. Задача компенсирующего провода — передать данные о температуре таким образом, чтобы влияние эффекта холодного спая было минимизировано.

    При использовании термопары каждая из ее проводников сделана из разных металлов (обычно это благородные металлы, такие как медь и никель). Соединение двух разных металлов создает термоэлектрическое напряжение, пропорциональное температуре. Если вы используете обычные провода (например, медные) для подключения термопары, тогда различные температурные воздействия на провода могут создать дополнительные напряжения, что приведет к ошибке. Компенсационные провода изготовляются из тех же материалов, что и провода термопары, с помощью которых они соединяются, что позволяет исключить такие ошибки.

    Компенсационные провода могут иметь разные конструкции и материалы в зависимости от требований к температурному диапазону, среды эксплуатации и других факторов. Основные виды включают:

    1. Провода из меди: Используются для подключения термопар типа K и J. Подходят для применения в условиях стандартных температур.

    2. Никель-хромовые и никель-металлические провода: Применяются для термопар типа K и N, которые могут работать в более высоких температурах.

    3. Провода из благородных металлов: Для термопар типа R, S и B, сделанных из платиновых и родиевых сплавов. Они обеспечивают точные измерения при высоких температурах, но имеют высокую стоимость.

    4. Кабели с дополнительной защитой: Используются в условиях воздействия агрессивных сред или механических нагрузок. Такие провода могут быть снабжены защитными оболочками, что увеличивает их долговечность.

    Компенсационные (термоэлектродные) провода — это незаменимый компонент в системах измерения температуры, обеспечивающий точность и надежность данных. Правильный выбор типа провода и его использование обеспечивает корректность результатов и эффективную работу различных систем. Понимание принципов работы и характеристик компенсационных проводов поможет специалистам выбрать наилучшее решение для их конкретных задач.
